Kuidas saab mootorsõidukite ajastusratas parandada kaasaegsete sõidukite täpsust, töökindlust ja tõhusust

Abstraktne:AnAutode ajastusrullon kriitiline mehaaniline komponent hammasrihma ülekandesüsteemides, kus hammaste täpne haardumine aitab säilitada stabiilset ülekandearvu ja sünkroniseeritud liikumist. Autotootjate ja komponentide ostjate jaoks mõjutavad rihmaratta täpsus, materjali valik, pinnatöötlus, vastupidavus ja tootmise järjepidevus otseselt süsteemi töökindlust. Selles juhendis selgitatakse, kuidas autode ajastusrattad töötavad, millised spetsifikatsioonid on olulised ja miks on Hiina tootja või tarnija valimisel oluline täppistootmine.

Sisukord

• Mis on autode ajastusrull?
• Miks on täpsus autode ajastusratta jõudluses oluline?
• Milliseid põhispetsifikatsioone peaksid ostjad hindama?
• Millised materjalid sobivad autode ajastusrataste jaoks?
• Kuidas valmistatakse autode ajastusrulli?
• Kus kasutatakse autode ajastusrattaid?
• Miks valida HAWEN autode ajamiratta tootmiseks?
• Kuidas peaksid ostjad valima õige autode ajastusratta?
• Korduma kippuvad küsimused

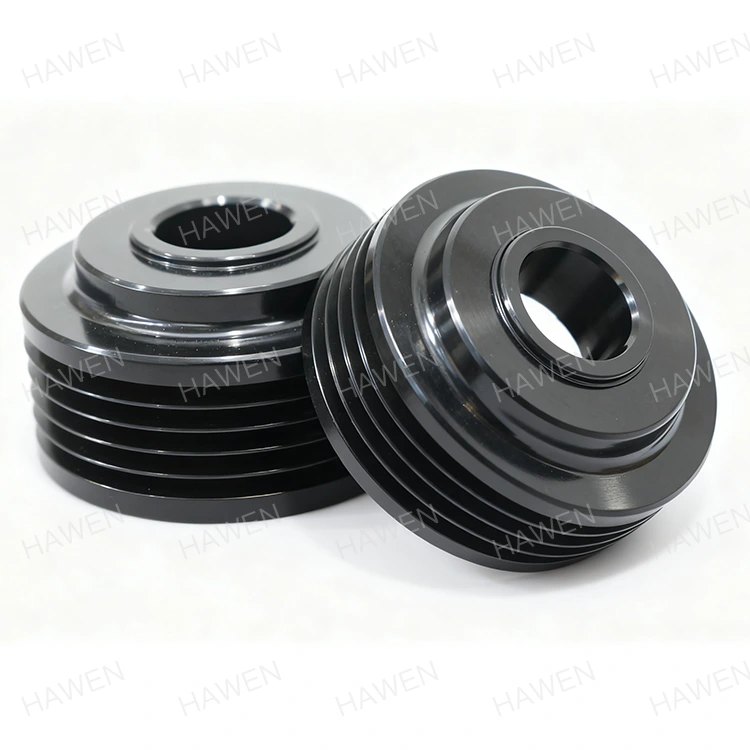

Mis on autode ajastusrull?

HAWENAutode ajastusrullon täppismehaaniline komponent, mis on mõeldud hammasrihmaülekande jaoks. Selle hammasprofiil haakub vastava hammasrihmaga, et edastada pöörlemisjõudu, säilitades samal ajal ühtlase ülekandearvu. Erinevalt hõõrdumispõhistest rihmarattasüsteemidest aitab hammaste positiivne haardumine minimeerida libisemist ja toetab sünkroniseeritud liikumist.

Autosüsteemides saab ajastusrattaid kasutada ülekandeseadmetes, mis on seotud selliste komponentidega nagu generaatorid ja muud rihmajamiga koostud. Rihmaratas peab säilitama mõõtmete stabiilsuse pideva pöörlemise, vibratsiooni, temperatuurimuutuste ja mehaaniliste koormuste korral.

HAWENi autode ajastusratas on valmistatud 45# süsinikterasest ja on määratud ligikauduΦ71 × 45,6 mm, mehaanilise töötlemise ja elektroforeesiga pinnatöötlusega. Toode on mõeldud automootorite jaoks ja seda saab kohandada vastavalt kliendi joonistele.

Miks on täpsus autode ajastusratta jõudluses oluline?

Täpsus on autode ajastusratta ostmisel üks olulisemaid tegureid, sest isegi väike mõõtmete kõrvalekalle võib mõjutada rihma haardumist, vibratsiooni, müra ja kasutusiga.

Näiteks HAWEN määrab autode ajastusrihmaratta töötlemise täpsuse≤0,05 mmselle loetletud tootekonfiguratsiooni jaoks. Selle tehnilised standardid on lisaks suunatud sisemise ava tolerantsile ≤0,03 mm, hambaprofiili nurkadele ±0,5°, hambaprofiili väljavoolule ≤0,10 mm ja näo perpendikulaarsusele ≤0,01 mm.

Seetõttu tuleks autoosade tootjate puhul täpsust hinnata pigem täieliku tootmisvõimsusena kui ühemõõtmelise spetsifikatsioonina.

Milliseid põhispetsifikatsioone peaksid ostjad hindama?

Autode ajastusratta hankimisel peaksid ostjad hindama kogu tehnilist spetsifikatsiooni, mitte keskenduma ainult välistele mõõtmetele.

• Materjal:Kinnitage terase või sulami klass ja kas see vastab nõutavale mehaanilisele koormusele.
• Mõõdud:Kontrollige välisläbimõõtu, laiust, ava läbimõõtu, hamba geomeetriat ja paigalduskonfiguratsiooni.
• Töötlemise tolerants:Kontrollige avade tolerantsi, läbijooksu, perpendikulaarsust ja hambaprofiili täpsust.
• Pinnatöötlus:Valige elektroforees, tsinkimine, nikeldamine, must oksiid või mõni muu sobiv töötlemine vastavalt töökeskkonnale.
• Dünaamiline jõudlus:Võtke arvesse vibratsiooni, müra, pöörlemiskiiruse ja tasakaalu nõudeid.
• Kohandamine:Kontrollige, kas tootja saab töötada jooniste, näidiste või rakendusespetsiifiliste spetsifikatsioonide põhjal.
• Kvaliteedikontroll:Küsige veebipõhise kontrolli, väljuva kontrolli, jälgitavuse ja tootmise järjepidevuse kohta.

Usaldusväärne tarnija peaks suutma ka selgitada, kuidas iga spetsifikatsiooni töötluse ja kontrolli käigus kontrollitakse, selle asemel, et esitada lihtsalt lõplik mõõtmeteleht.

Millised materjalid sobivad autode ajastusrataste jaoks?

Materjali valik mõjutab otseselt tugevust, töödeldavust, kulumiskindlust, kaalu ja pikaajalist vastupidavust. Kasutatakse HAWENi autode ajastusratast45# süsinikteras, keskmise süsinikusisaldusega konstruktsiooniteras, mida tavaliselt valitakse siis, kui on vaja tugevuse ja töödeldavuse tasakaalu.

HAWENi tehnilise teabe kohaselt on 45# süsinikterase tihedus ligikaudu 7,85 g/cm³, tõmbetugevus vähemalt 600 MPa, voolavuspiir vähemalt 355 MPa, pikenemine vähemalt 16% ja pindala vähenemine vähemalt 40%. Selle mehaanilist jõudlust saab optimeerida ka sobivate kuumtöötlusprotsesside abil.

Parim materjal sõltub koormusest, pöörlemiskiirusest, töötemperatuurist, keskkonnamõjust, tootmismahust ja kliendi süsteemi konstruktsioonist.

Kuidas valmistatakse autode ajastusrulli?

Suure jõudlusega rihmarattad nõuavad rohkem kui tavaline treimine või freesimine. Tootmisprotsess peab kontrollima materjali konsistentsi, hammaste geomeetriat, ava täpsust, pinna seisukorda ja lõppkontrolli.

1. Materjali ettevalmistamine:Tooraine valitakse ja kontrollitakse vastavalt nõutavale spetsifikatsioonile.
2. Täppistöötlus:Kriitiliste mõõtmete moodustamiseks kasutatakse CNC-d ja muid ülitäpseid seadmeid.
3. Hamba profiili töötlemine:Rihmaratta hambad toodetakse vastavalt nõutavale rihmaprofiilile ja mõõtmete tolerantsidele.
4. Pinnatöötlus:Elektroforees või muud töötlused võivad parandada korrosioonikindlust ja pinna vastupidavust.
5. Interneti-ülevaatus:Tootmise ajal jälgitakse kriitilisi tootmisparameetreid, et vähendada mõõtmete varieerumist.
6. Lõplik ülevaatus:Valmis komponendid läbivad enne saatmist väljuva kontrolli.

HAWEN teatab kõrgelt automatiseeritud tootmisplatvormist, millel on mitu automatiseeritud tootmisliini, veebipõhised kontrollisüsteemid ja 100% väljaminev kontroll. Selle teatatud tootmisvõimsus on 99,995%, samas kui ettevõte väidab, et laiemal automatiseeritud tootmisplatvormil saab sisemise ava kriitilisi tolerantse hoida ≤0,005 mm juures.

Kus kasutatakse autode ajastusrattaid?

Ajastusrihmaratta esmane väärtus on selle võime hammaste positiivse haardumise kaudu liikumist üle kanda. See muudab selle sobivaks süsteemidele, kus sünkroniseeritud ülekanne on olulisem kui lihtne hõõrdumisel põhinev jõuülekanne.

Autotööstuse rakendused võivad hõlmata rihmajamiga süsteeme, mis on seotud:

• Autogeneraatorid
• Automootorite ülekandesüsteemid
• Mootoriga seotud rihmaülekande sõlmed
• Konditsioneeri kompressorsüsteemid
• Muud täppisrihmajamiga autokomponendid

Lisaks autotööstusele saab täppisajastusrihmarattaid kasutada ka 3C testimisseadmetes, pooljuhtseadmetes, CNC-masinates, trükiseadmetes, tekstiilimasinates ja automatiseeritud tootmissüsteemides.

Miks valida HAWEN autode ajamiratta tootmiseks?

Algseadmete tootjate ja tööstuslike ostjate jaoks validesAutode ajastusrulli tootjapeaks hõlmama enamat kui ühikuhindade võrdlemist. Tehniline suutlikkus, tootmisvõimsus, kvaliteedi tagamine, kohandamine ja tarne stabiilsus võivad hanke kogumaksumust märkimisväärselt mõjutada.

Inseneri- ja kohandamisvõimalused

HAWENil on enam kui 20-aastane kogemus ajastusrataste uurimis- ja arendustegevuse ning tootmise alal ning ta on tootnud ajastusrattaid autodele, kodumasinatele, AGV-dele ja muudele rakendustele alates 2005. aastast. Ettevõte toetab kohandatud ja erikujulisi projekte, mis põhinevad kliendi joonistel ja rakendusnõuetel.

Automatiseeritud tootmine ja kvaliteedijuhtimine

HAWEN ühendab automatiseeritud tootmisseadmed veebipõhise kontrolliga, et parandada partii järjepidevust. Selle tootmisviis keskendub kriitiliste mõõtmete kontrollimisele ja käsitsitoimingutest põhjustatud varieeruvuse vähendamisele.

Keskkonna- ja kvaliteedivastavus

Ettevõte kinnitab, et tema tooted vastavad RoHS-i, REACH-i ja muudele rahvusvahelistele keskkonnanõuetele. HAWEN teatab ka ISO9001 ja IATF16949 kvaliteedisüsteemide sertifikaatidest, pakkudes täiendavat tuge autotööstusele suunatud kvaliteedijuhtimise ja jälgitavuse jaoks.

Paindlik tootmisvõimsus

HAWEN teatab, et igakuine koguvõimsus on ligikaudu 5 miljonit ühikut, praegune igakuine tarne on ligikaudu 3–4 miljonit ühikut ja 40–60% paindlik võimsus. Selline võimsuse paindlikkus võib olla väärtuslik klientidele, kes liiguvad prototüübi arendamiselt stabiilse masstootmise poole.

Kuidas peaksid ostjad valima õige autode ajastusratta?

Praktiline hankimisprotsess peaks ühendama rihmaratta spetsifikatsiooni tegeliku ülekandesüsteemiga. Enne tellimuse esitamist peaksid ostjad kinnitama järgmist:

• Hammasrihma tüüp ja hambaprofiil
• Nõutav rihmaratta läbimõõt ja laius
• Võlli läbimõõt ja ava konfiguratsioon
• Nõutav materjali ja kuumtöötluse seisukord
• Pöörlemiskiirus ja ülekantav koormus
• Lubatud jooksmine ja perpendikulaarsus
• Nõutav pinnatöötlus ja korrosioonikindlus
• Eeldatav teeninduskeskkond
• Aastane või kuu ostumaht
• Nõuded joonisele, prototüübile ja masstootmisele

Kohandatud autode ajastusrihmaratta projektide puhul võib tehnilise joonise, rihma spetsifikatsiooni, töötingimuste ja eeldatava tootmismahu esitamine aidata tootjal teostatavust täpsemalt hinnata ja vähendada tarbetuid konstruktsioonimuudatusi.

Ostjatele, kes otsivad akohandatud autode ajastusrullHAWEN pakub joonisel põhinevat kohandamist ja rakendusele orienteeritud tehnilist tuge.

Korduma kippuvad küsimused autode ajastusrataste kohta

Mida teeb auto ajastusratas?

Autode ajastusratas edastab pöörlemisjõudu hammasrihmaga haardumise kaudu. See positiivne haardumine aitab säilitada stabiilset ülekandearvu ja sünkroniseeritud liikumist.

Millist materjali kasutab HAWEN oma autode ajastusratta jaoks?

HAWENi nimekirjas olev autode ajastusratas kasutab 45# süsinikterast ja sellel on elektroforeesi pinnatöötlus. Konkreetset materjali ja töötlust saab arutada vastavalt rakendus- ja joonistusnõuetele.

Kas auto ajastusratast saab kohandada?

Jah. HAWEN toetab kohandamist vastavalt kliendi joonistele ja suudab pakkuda erikujulisi disainilahendusi, mis põhinevad konkreetsetele tööstussüsteemi nõuetele.

Miks on rihmaratta hamba täpsus oluline?

Täpne hammaste geomeetria aitab säilitada õiget haardumist rihmaratta ja hammasrihma vahel. Hammaste halb täpsus võib kaasa aidata vibratsioonile, mürale, ebaühtlasele kulumisele ja ebastabiilsele jõuülekandele.

Millised pinnatöötlused on saadaval?

HAWEN kasutab loetletud autode ajastusratta jaoks elektroforeesi ja väidab, et ka muid töötlusi, sealhulgas üldist galvaniseerimist, galvaniseerimist ja nikeldamist, saab kohandada vastavalt kliendi nõudmistele.

Järeldus

KvaliteetneAutode ajastusrullei ole lihtsalt hammasratas; see on täppisülekande komponent, mis mõjutab sünkroonimist, müra, tõhusust, vastupidavust ja süsteemi üldist töökindlust. Algseadmete valmistajate ja hankemeeskondade jaoks peaks ideaalne Hiina tootja või tarnija ühendama täpse töötluse, sobiva materjalivaliku, kontrollitud pinnatöötluse, automatiseeritud kontrolli, kohandamisvõimaluse ja stabiilse tootmisvõimsuse. Rohkem kui kahe aastakümne pikkuse asjakohase tootmiskogemuse ja rakendusekeskse insenerivõimega HAWEN pakub praktilist võimalust autode ajastusratta arendamiseks ja mahutootmiseks. Kui hindate uut projekti, laske üle vaadata joonis või vajate kohandatud edastuslahendust,võtke meiega ühendustet arutada oma nõudeid HAWENi insenerimeeskonnaga.
