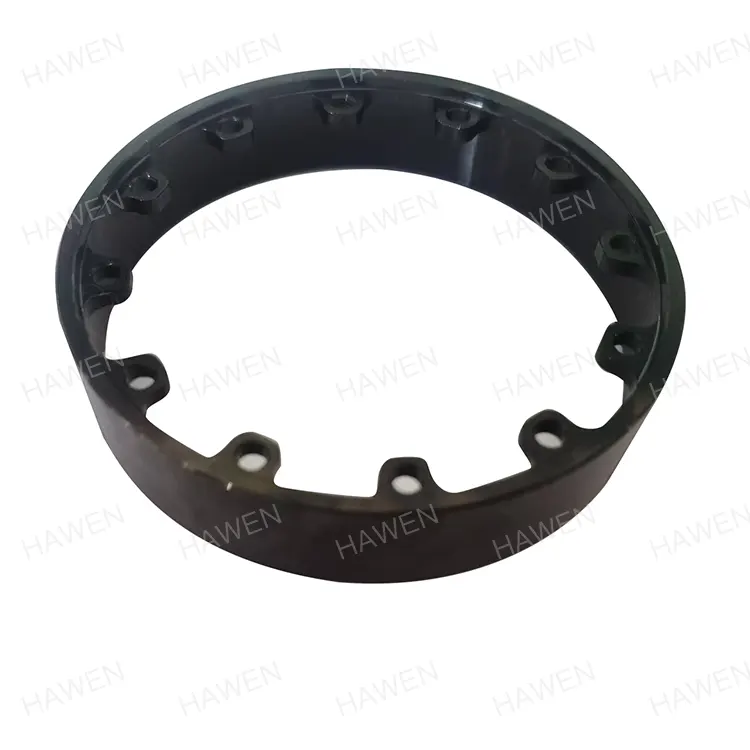

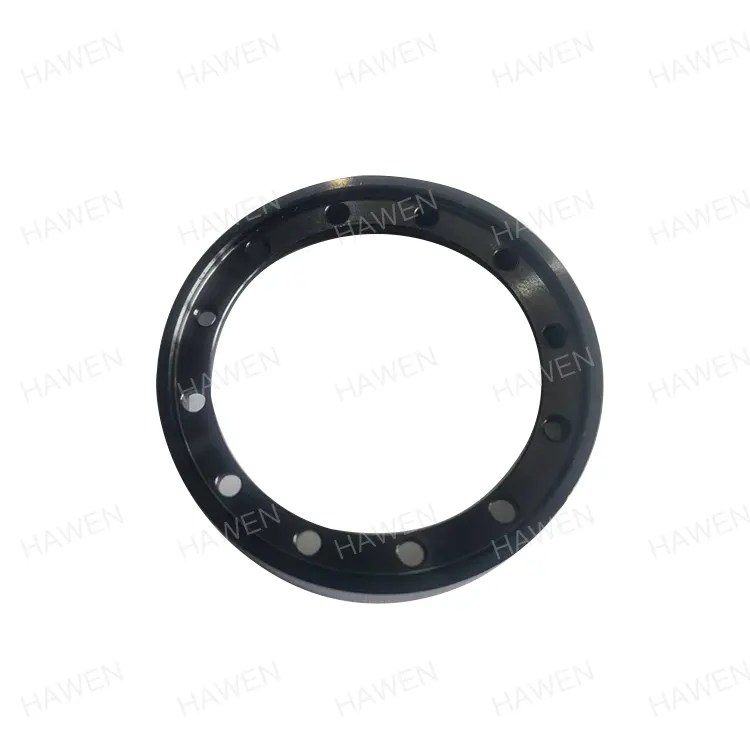

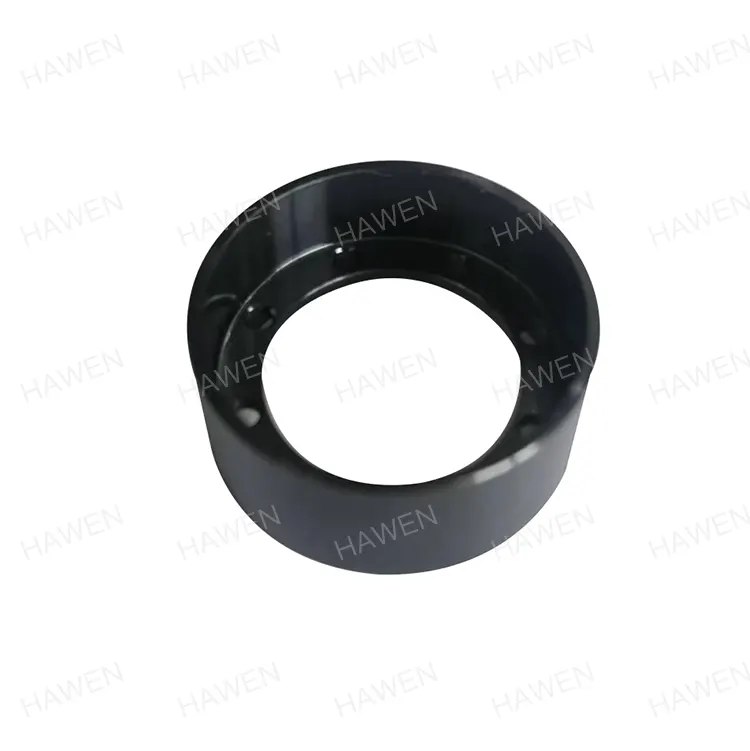

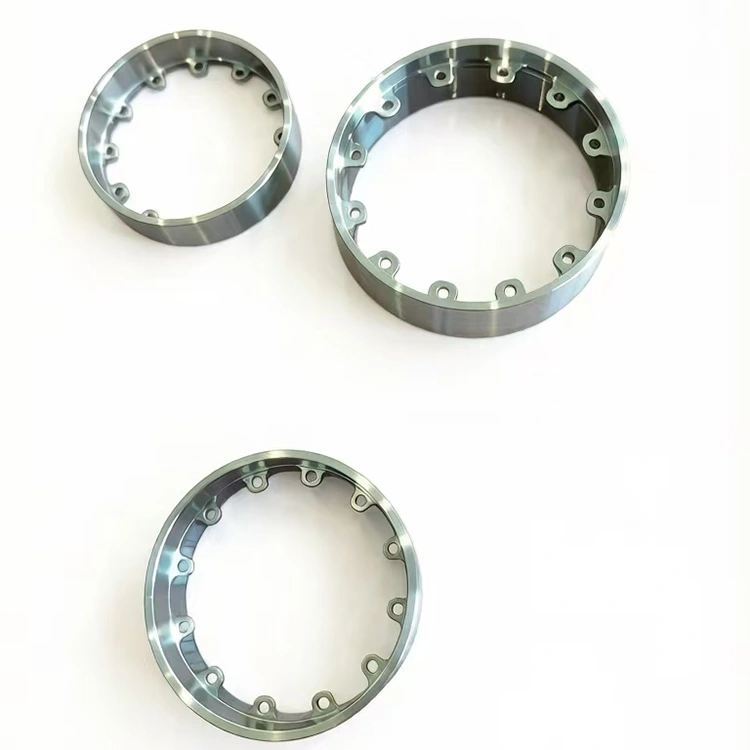

Roboti mootori ike

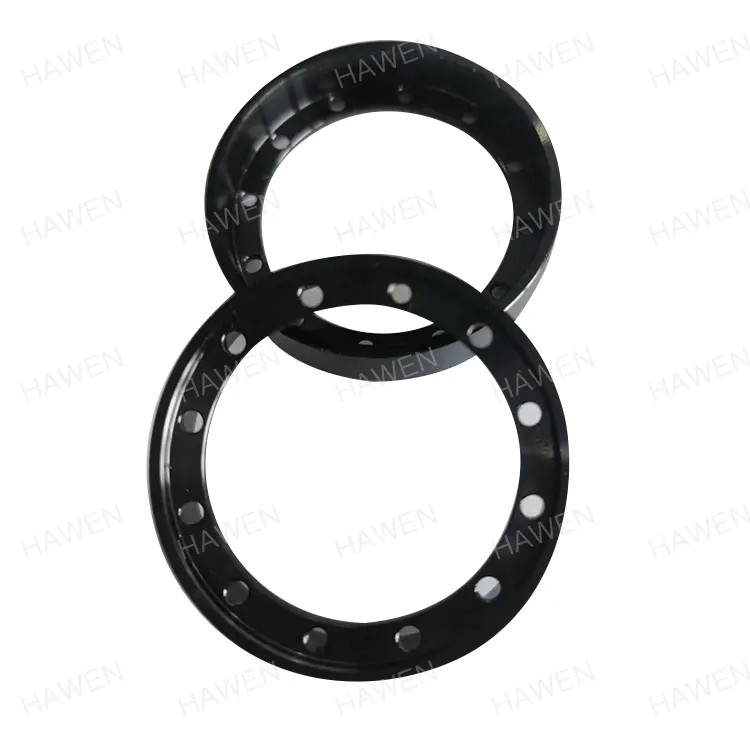

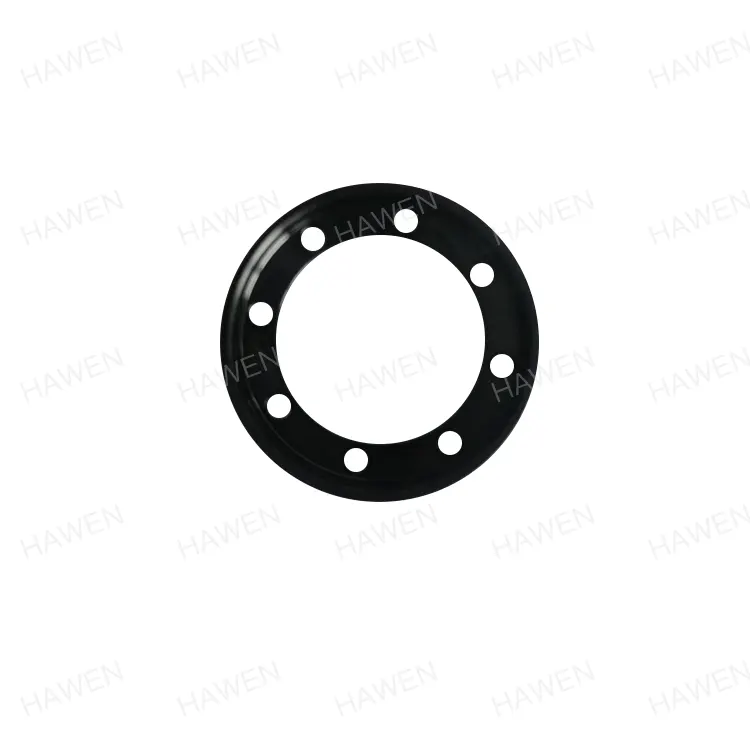

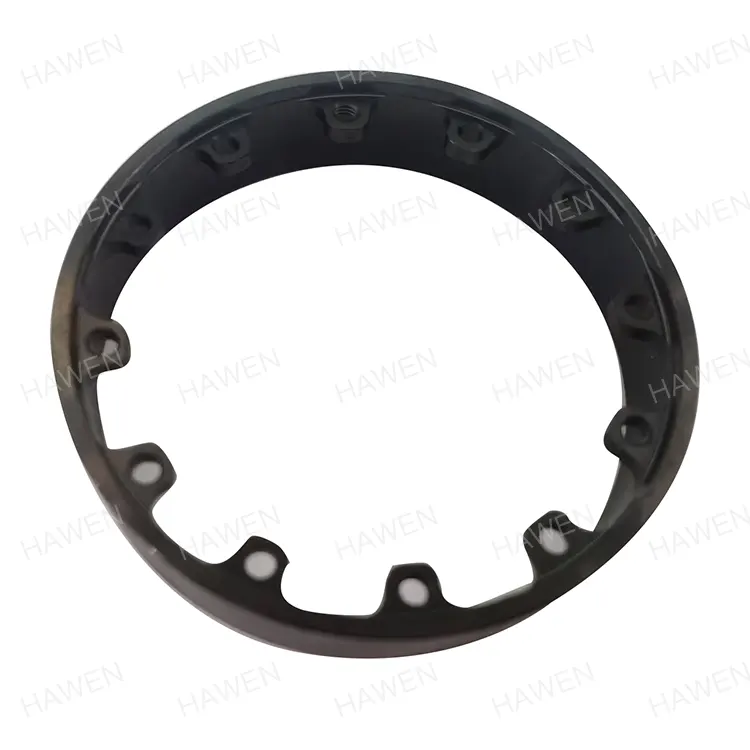

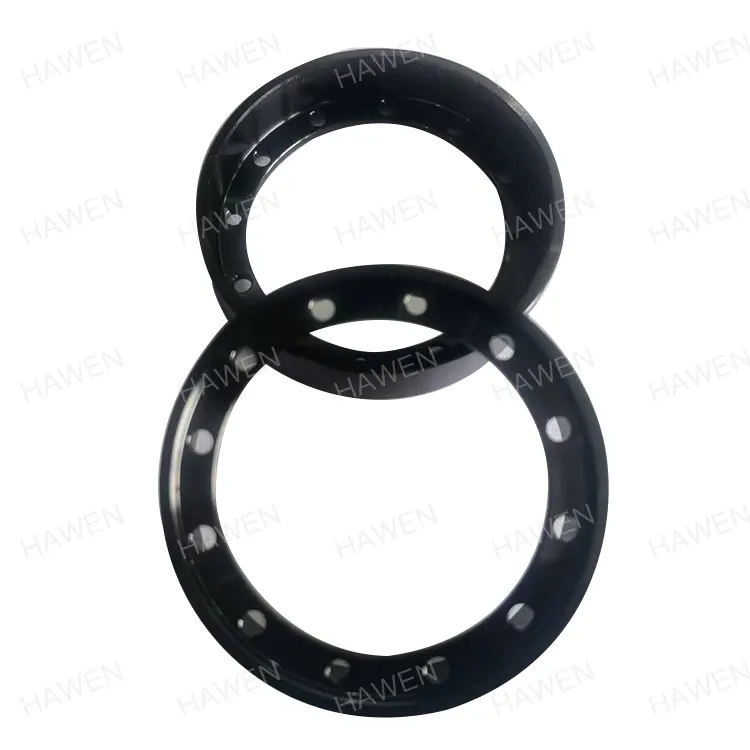

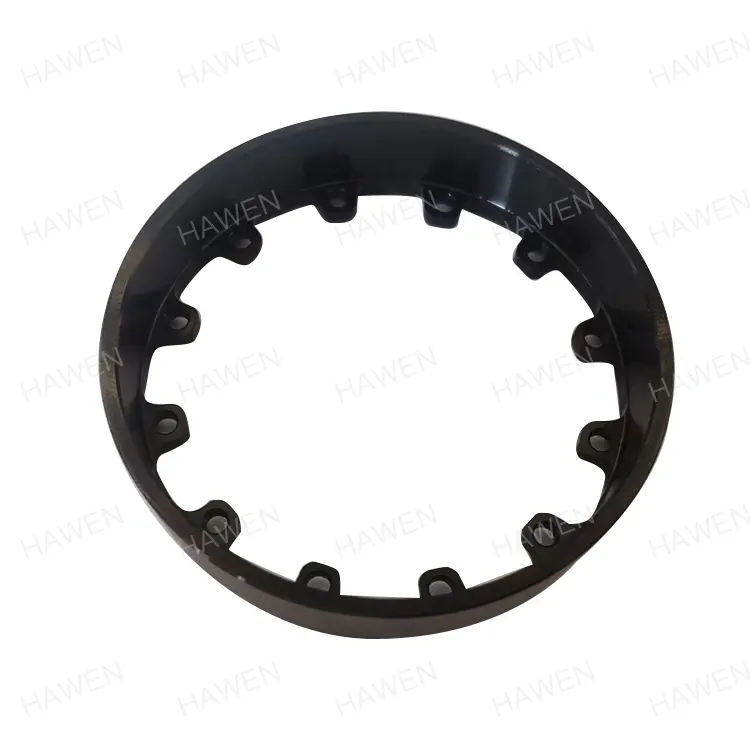

Robot Motor Yoke on põhikomponent robotite servo-, pöördemomendi- ja ühendusmootorite jaoks. Kuigi see näib olevat mehaaniline konstruktsiooniosa, täidab see tegelikult kolme põhifunktsiooni: magnetahela juhtimine, konstruktsiooni tugi ning soojuse hajumine ja elektromagnetiline varjestus. See määrab otseselt mootorite pöördemomendi tiheduse, töötõhususe, stabiilsuse ja kasutusea, muutes selle täiustatud robotite ülitäpsete ajamisüsteemide asendamatuks võtmeelemendiks.

Haven (Trilion) on masinate tootmisega tegelenud rohkem kui 20 aastat. Alates 2023. aastast on see keskendunud Robot Motor Yoke'i uurimis- ja arendustegevusele ning suuremahulisele tootmisele. Tänu küpsetele protsessidele, rangele kvaliteedikontrollile ja kiirele kohandamisvõimalusele on sellest saanud Hiinas robotimootorite põhitarvikute kvaliteetne tarnija, omades 10% kodumaist turuosa ja pakkudes pikaajalisi tugitooteid paljudele juhtivatele kodumasinate ja robotite ettevõtetele.

Toote põhiparameetrid

Reklaamitud Robot Motor Yoke võtab kasutusele standardiseeritud täppistöötluse ja toetab ka kliendi jooniste alusel kohandatud tootmist, kohandudes erinevate robotmootorite mudelite paigaldus- ja jõudlusnõuetega. Põhilised põhiparameetrid on loetletud allpool, kõik on kontrollitud tegeliku tootmise ja kliendirakenduste kaudu:

Põhifunktsioonid ja rakenduse väärtus

Robotmootorite magnetahela raamistiku ja konstruktsioonikandjana pole Robot Motor Yoke lihtne metallist liitmik. Selle jõudlus on otseselt seotud mootori üldise tööga, hõlmates magnetilisi, mehaanilisi ja termilisi mõõtmeid, et tagada mootori tõhus ja stabiilne töö.

Neli põhifunktsiooni

Suletud magnetahel

Ehitab madala reluktantsiga tee püsimagneti ja armatuuri magnetväljade jaoks, piirates täpselt magnetvoo jaotust, vähendades oluliselt magnetvoo leket, parandades magnetvälja kasutamist ning vältides väljundi vähenemist ja magnetilisest küllastumisest põhjustatud ebanormaalset kuumenemist, optimeerides energia muundamise efektiivsust allikast.

Struktuuritoetus

Kinnitab kindlalt püsimagneti poolused ja talub vahelduvaid koormusi kiirel käivitus-seiskamisel ja sagedasel kommutatsioonil, tagades konstruktsiooni jäikuse ja geomeetrilise täpsuse töö ajal ning vältides komponentide deformeerumist suurtel kiirustel.

Soojuse hajutamine ja elektromagnetiline varjestus

Toimib peamise soojusjuhtivuse teena raua ja vase kadude kiireks hajutamiseks, kontrollides temperatuuri tõusu. Samuti pärsib see tõhusalt hajuvaid magnetvälju, et vältida häireid kodeerijate, andurite ja muude täppiskomponentidega, parandades üldist EMC jõudlust.

Jõudluse ankurdamine

Materjali valik, töötlemistehnoloogia, sektsiooni paksus ja muud parameetrid määravad otseselt pöördemomendi tiheduse, pöördemomendi pulsatsiooni ja töötõhususe, mis on ülitäpse ja suure reageerimisvõimega roboti käivitamise kriitilise tähtsusega eeltingimus.

Kohaldatavad mootoritüübid ja allavoolu seadmed

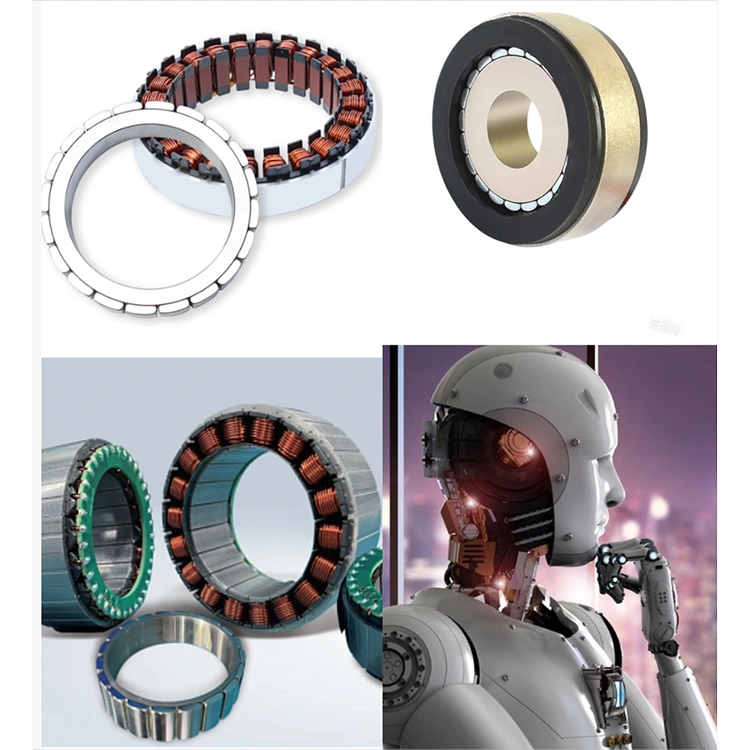

See Robot Motor Yoke ühildub erinevate tavaliste robotite jaoks mõeldud mootoritega, mis hõlmavad tööstusrobotite, koostöörobotite ja humanoidrobotite põhimooduleid:

Servomootorid: kasutatakse staatori ja rootori tagumise ahelana, tasakaalustades kompaktset suurust ja suure pöördemomendi väljundit paindlikuks mitme liigendi liikumiseks.

Raamita pöördemomendimootorid: rõngaskonstruktsioon integreerub otse roboti liigenditesse, välistades välised korpused ning parandades pöördemomendi tihedust ja paigaldamise paindlikkust.

Aksiaalsed voo-/ketasmootorid: kohandub aksiaalsete magnetahelate topelttagastusega konstruktsioonidega, millel on humanoidrobotite jala- ja taljeajami moodulite lame disain.

Südamikuta mootorid: võivad toimida ka mootorikorpusena, kõrvaldades pöördemomendi madala pulsatsiooni ja kõrge reageerimisega töötamiseks täppisrobotites.

Peamised kvaliteedinäitajad ja tööstuse võrdlusuuringud

Kontrollime kogu Robot Motor Yoke'i tootmisprotsessi rangete standardite kohaselt, mille põhilised täppisnäitajad ületavad üldisi tööstusharusid, mis vastavad täielikult tipptasemel mootoritootjate hankenõuetele mõõtmete stabiilsuse, montaaži sobivuse ja kasutusea osas.

Mõju jõudlusele: Kvaliteetne robotmootori ike võib otseselt suurendada mootori võimsustihedust 15–30%, summutada üle 99% juhuslikest magnetvälja häiretest, vähendada magnetahela kadu, taluda suurt elektromagnetilist pinget ja tagada roboti pikaajalise stabiilse töö.

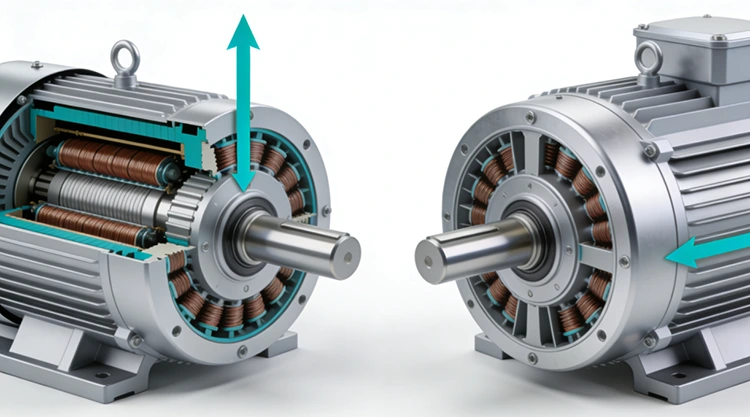

Aksiaalvoo (vasakul) vs radiaalvoo (paremal) ristlõiked

Materjali valik ja protsessi juhtimine

Spetsiaalne materjal: 45# kvaliteetne süsinikkonstruktsiooniteras

Robot Motor Yoke kasutab riiklikku standardit 45# keskmise süsinikusisaldusega terast, millel on rangelt sõelutud omadused, mis on kohandatud roboti mootori töötingimustele:

● Süsinikusisaldus: 0,42%–0,50%; tihedus: 7,85 g/cm³; mangaan: 0,50%–0,80%; räni: 0,17%–0,37%; madala fosfori- ja väävlisisaldusega lisandid.

● Suurepärased kõikehõlmavad mehaanilised omadused: tõmbetugevus ≥ 600 MPa, voolavuspiir ≥ 355 MPa, pikenemine ≥ 16%; kõvadus HRC32–36 pärast karastamist ja karastamist.

● Optimeeritud spetsiaalse kuumtöötluse, tugevuse ja sitkuse tasakaalustamise ning silmapaistva väsimuskindlusega pikaajaliseks kõrgsageduslikuks mootoritööks.

Täppistöötlus ja protsessi juhtimine

Täielik suletud ahelaga juhtimissüsteem tagab suure täpsuse ja partii konsistentsi:

● Sisemise augu tolerants on reguleeritud ±0,005 mm; varustatud CMM-i, ümarustesti, kontuurimonitori ja SPC statistilise protsessi juhtimisega.

● Rangelt kontrollitud töötlemiskeskkond temperatuurikõikumiste ja vibratsiooni vähendamiseks; ülitäpsed CNC-pingid ja spetsiaalsed tööriistad tagavad mõõtude vastavuse.

● Täielik sissetuleva materjali kontroll, reaalajas kuumtöötluse jälgimine ja 100% valmistoote kontroll, et vältida nõuetele mittevastavate toodete turuletulekut.

Pinnatöötlus: täisautomaatne mustoksiidi viimistlus

Kasutab enda väljatöötatud musta oksiidi valemit ja täisautomaatset tootmisliini ilma käsitsi kokkupuuteta, et vältida kahjustusi ja saastumist:

● Integreeritud automaatne mustoksiid- ja kuivatusprotsess parandab korrosiooni- ja roostekindlust vastavalt tööstusstandarditele.

● Toetab kohandatud pinnatöötlusi, sealhulgas galvaniseerimist, galvaniseerimist ja nikeldamist erirakenduste jaoks.

Ettevõtte põhilised eelised

Rohkem kui 20-aastase masinate tootmise kogemusega Haven on loonud tervikliku süsteemi alates uurimis- ja arendustegevusest, tootmisest ja kvaliteedikontrollist kuni müügijärgse teeninduseni, kujundades Robot Motor Yoke'i tootmises diferentseeritud konkurentsivõimet ja lahendades tõhusalt klientide valupunkte hankimisel, kohandamisel ja masstootmisel.

Piisav võimsus ja stabiilne kohaletoimetamine

● 120 ülitäpset CNC-masinat, 1 täisautomaatne puhastusliin, 25 professionaalset tehnikut.

● Kuu maht: 30 000 ühikut; praegune igakuine müük: 10 000–20 000 ühikut, jättes 40–50% mahu hulgi- ja kiirtellimuste jaoks.

● Usaldusväärne tarneahel Zhejiangis tagab lühikese tooraine tarneajad ja stabiilse tarne suuremahuliseks, mitmesuguseks pidevaks tootmiseks.

Täisautomaatne kvaliteedikontroll ja peaaegu nullilähedased defektid

● 25 automaatset kontrolliseadet täismõõtmete testimiseks alates sissetulevatest materjalidest kuni valmistoodeteni.

● 100% veebipõhine kvaliteedikontroll; tootmise läbimise määr 99,99%, tehase läbimise määr 100%.

● Sertifitseeritud ISO9001 ja IATF16949 järgi; täielik tootmise jälgitavus koos suurepärase järjepidevuse ja töökindlusega.

Professionaalne tehniline tugi ja tugev kohandamine

● Pühendatud tehniline meeskond, mis on spetsialiseerunud ike protsessi optimeerimisele ja disainile.

● Kiire reageerimine kohandamisele: joonisel põhinev tootmine, täpsustatud materjalid ja pinnatöötlused.

● Ühekordne tugi alates disainikonsultatsioonist, protsesside optimeerimisest ja väikeste partiide proovitootmisest kuni masstootmiseni, lühendades arendustsükleid ja vähendades kulusid.

Keskkonnanõuete järgimine ja kulude kontroll

● Täielik vastavus EU ROHS- ja REACH-määrustele koos täielike sertifitseerimisaruannetega.

● Automatiseeritud tootmine vähendab käsitsi sekkumist ja parandab materjalikasutust, kontrollides kulusid, saavutades samal ajal madala energiatarbimise ja madala jäätmeheite, tasakaalustades keskkonnamõju ja kulutõhusust.

Ühistukliendid ja partnerlusmudelid

Meie Robot Motor Yoke on pikka aega varustanud juhtivaid kodumaiseid ja rahvusvahelisi ettevõtteid, sealhulgas Samsung, Haier ja Nidec, stabiilse strateegilise koostööga juba üle kümne aasta. Toodete kvaliteet ja teenindus on kõrgelt tunnustatud kõrgete tagasiostumääradega.

Toetame mitmeid koostöömudeleid:

● Standardtoodete hulgihange

● Tellija jooniste põhjal eritellimusel tootmine

● Näidistoodang spetsiaalsete spetsifikatsioonide jaoks

Ootame kliente üle kogu maailma külastama meie tehast kontrollimiseks ja ärikoostööks. Tuginedes oma küpsele tootmissüsteemile ja tehnilisele tugevusele, aitame klientidel vähendada arendus-, testimis-, tootmis- ja müügijärgseid kulusid, et saavutada pikaajalisi kasulikke tulemusi.
